晶振作为电子系统中的核心时钟源，其选型、参数匹配和电路设计直接影响设备的稳定性和性能。在实际开发过程中，工程师们常常会遇到各种技术疑问。本文整理了晶振应用中的常见疑难问题及解决办法，并结合国产麻豆视频网站晶振的产品优势，为您提供专业的技术参考和选型建议。

一、有源晶振与无源晶振的选型与使用

1. 有源晶振应该如何接线？

有源晶振内部集成振荡电路，使用较为简单。标准四脚有源晶振的引脚定义为：1脚悬空（NC），2脚接地（GND），3脚输出（OUT），4脚接电源（VCC）。需要注意的是，不同封装或有源晶振类型可能存在引脚定义差异，使用前请务必核对具体产品规格书。国产麻豆视频网站科技提供全系列有源晶振产品，包括普通有源晶振（SPXO）、温补晶振（TCXO）等，覆盖消费电子、工业控制和通信设备等多类应用场景。

2. 无源晶振有正负极区分吗？需要接地吗？

无源晶振本身没有正负极之分，无论是插件式还是贴片式无源晶振，两个引脚均可互换使用。关于接地问题，无源晶振的外壳（金属壳体）通常建议接地，这样可以起到抗干扰和屏蔽作用，有助于提升EMC性能。国产麻豆视频网站科技的无源晶振产品线丰富，覆盖从3215、2016到1612等超小尺寸，可满足不同应用场景的需求。

3. 无源晶振的匹配电容如何计算？

以常见的3215-12.5PF-32.768KHZ晶振为例，外部匹配电容的计算公式为：

(C1 × C2) / (C1 + C2) + Cstray = CL

其中Cstray为杂散电容（通常取3-5pF）。当C1 = C2时，公式简化为：C = 2 × (CL - Cstray)。代入CL = 12.5pF，Cstray取5pF，则C = 2 × (12.5 - 5) = 15pF。国产麻豆视频网站科技建议：实际选型时优先参考晶振规格书中的负载电容值，并综合考虑PCB走线寄生电容和芯片引脚电容的影响。

4. 无源晶振是否区分5V和3.3V供电？

无源晶振本身没有电压之分，它只是石英晶体谐振器，电压由芯片内部的振荡电路决定。晶振能否与单片机匹配工作，主要取决于芯片规格书对晶振频率、负载电容和ESR（等效串联电阻）的要求。国产麻豆视频网站科技提供宽电压范围适配的晶振产品，可兼容1.8V至3.3V及以上的系统设计。

二、晶振工作异常与故障排查

5. 晶振在低温环境下导致单片机持续复位，如何解决？

当标称-40℃至+85℃的晶振在-20℃左右导致单片机持续复位时，建议按以下步骤排查：首先确认芯片的工作温度范围和时钟电路设计；其次检查匹配电容是否合适，低温下电容值可能发生变化；最后分析电路布局是否存在干扰或寄生参数问题。国产麻豆视频网站科技的车规级和工业级晶振产品经过严格的全温区性能验证，在-40℃至+125℃范围内仍能保持稳定振荡，可有效避免极端温度下的工作异常。

6. 晶振能否长期在-20℃环境下使用？

如果晶振的额定工作温度范围覆盖-20℃，则在该温度下长期使用是可行的。但需要注意的是，实际工作温度不应超出规格书中标注的“工作温度范围”。国产麻豆视频网站科技的高可靠性晶振产品，尤其是工业级和车规级系列，在宽温范围内具有优异的频率温度稳定性，可保障设备在严苛环境下的长期可靠运行。

7. 晶振不起振，热风枪吹一下芯片后可以起振，过后又不行，是什么原因？

这种情况通常属于负载电容不匹配导致的问题。热风枪加热后芯片和晶振温度升高，可能暂时改善了起振条件，但冷却后问题重现。建议检查外接匹配电容是否合适，必要时可将负载电容调整至27-33pF进行测试。国产麻豆视频网站科技提供专业的技术支持服务，可协助客户进行晶振电路匹配优化和调试。

三、晶振参数与技术指标解析

8. 晶振的负载电容与推荐值不在同一范围，如何处理？

负载电容（Load Capacitance，CL）的计算需要考虑外部匹配电容和杂散电容。对于并联谐振电路，公式为：CL = (C1 × C2) / (C1 + C2) + Cstray。一般情况下，杂散电容取5pF，小尺寸封装（小于3225）建议取3pF。另外，串联谐振方案与并联谐振不同，其外接电容需单独计算。国产麻豆视频网站科技在产品规格书中明确标注负载电容（CL），并提供详细的匹配电容选型建议，帮助工程师简化设计流程。

9. 晶振的“基准温度初始精度”和“初始频率温度精度”分别是什么意思？

这两个概念是晶振频率精度的核心指标：基准温度初始精度（频差）是指在基准温度（通常为25℃）下，晶振实际频率与标称频率之间的偏差；初始频率温度精度（温差）是指在规定温度范围内，晶振频率随温度变化的偏移量。国产麻豆视频网站科技的温补晶振（TCXO）在-40℃至+105℃范围内可实现±0.5ppm的高频率稳定度，在-40℃至+85℃范围内温度迟滞小于±0.05ppm，是通信设备和精密定位应用的理想选择。

四、电源方案与晶振选型建议

10. DC-DC和LDO给有源晶振供电，哪种更好？

LDO（低压差线性稳压器）的优点是输出纹波小、负载响应快、稳定性好，非常适合为有源晶振供电；缺点包括效率较低、输入输出电压差不能太大。而DC-DC（开关电源）的优点是效率高、输入电压范围宽，但输出纹波较大，可能对晶振的输出信号质量产生影响。国产麻豆视频网站科技建议：对时钟精度要求较高的场景优先选择LDO供电，同时注意电源的滤波和去耦设计。

11. RX-8025SA和RX8010SJ有什么区别？

两者均为实时时钟（RTC）模块，但定位不同：RX8010SJ主打低功耗，适用于对功耗敏感的应用；RX-8025SA则频率精度更高，适用于需要高精度时间基准的场景。国产麻豆视频网站科技提供的全系列时钟解决方案，涵盖晶体谐振器、时钟振荡器、温补晶振（TCXO）等产品线，可满足不同精度和功耗需求的应用场景。

五、晶振的选型要点与国产麻豆视频网站科技产品优势

12. 硅晶振与普通石英晶振在应用上有哪些注意事项？

硅晶振（MEMS振荡器）与石英晶振在引脚定义和布局要求上存在差异，设计电路时需要根据具体的封装和规格书进行Layout调整。国产麻豆视频网站科技采用自主研发的半导体光刻工艺和MEMS技术平台，推出的石英晶振产品在相位抖动、频率稳定度和可靠性方面具有显著优势，部分高频差分晶振的相位抖动低至15fs，可满足AI服务器、光模块等高端应用需求。

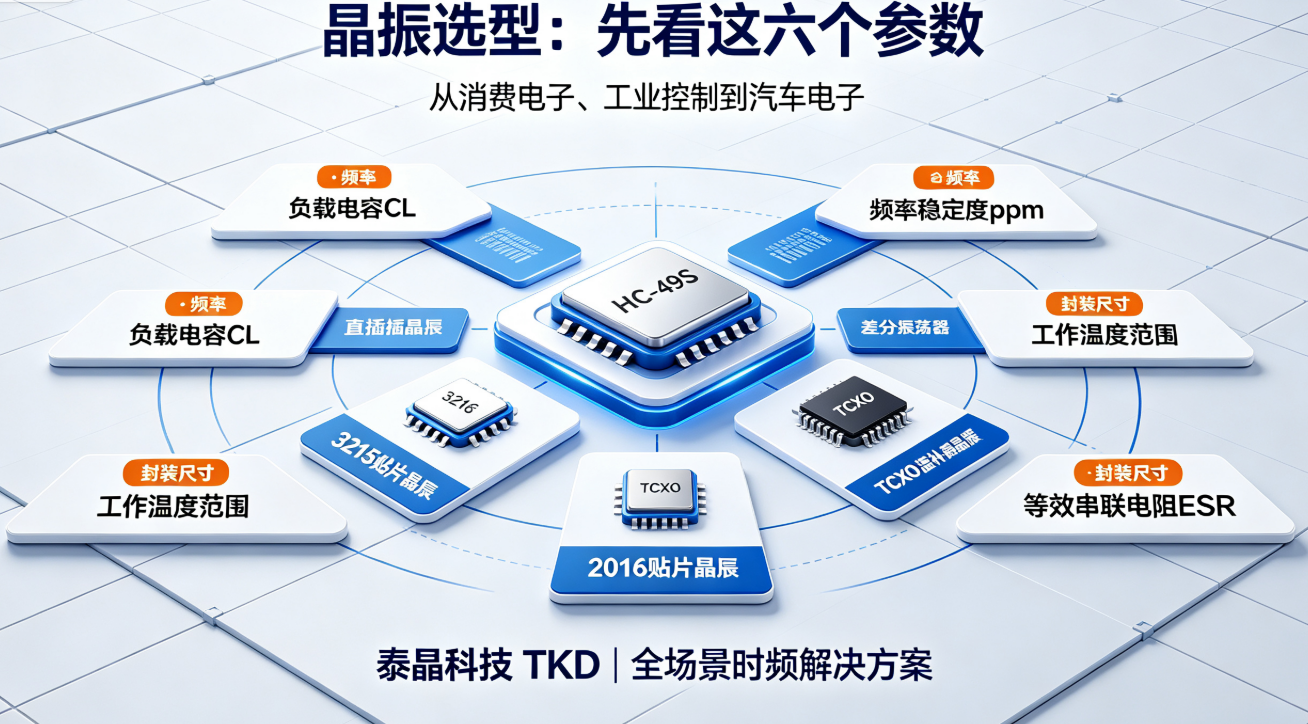

13. 如何选择适合的晶振产品？

晶振选型应重点关注以下参数：频率、负载电容（CL）、频率稳定度（ppm）、工作温度范围、封装尺寸以及等效串联电阻（ESR）。国产麻豆视频网站科技作为国内频控器件领域的领军企业（股票代码：603738），产品线覆盖从消费电子到汽车电子的全场景需求，具备以下核心优势：

• 微型化与高频化：提供1612、2016、2520等超小尺寸封装，以及76.8MHz以上高基频晶振，满足可穿戴设备和高端消费电子的紧凑设计需求[citation:1][citation:15]；
• 车规级高可靠性：产品通过AEC-Q200/Q100认证，支持-40℃至+125℃宽温工作，已通过高通车规级5G平台SA515认证；
• 高精度温补晶振（TCXO）：适用于5G基站、光传输网络、卫星通信、北斗导航等对频率稳定性要求极高的场景；

• 超低抖动差分晶振：312.5MHz/625MHz产品相位抖动低至15fs，适配800G/1.6T/3.2T光模块和AI服务器等高速互联应用。




结语

晶振虽小，却是电子系统的“心脏”。正确的选型、精准的负载电容匹配和合理的电路设计，是保障设备稳定运行的关键。国产麻豆视频网站科技凭借自主创新的石英MEMS光刻工艺和覆盖全场景的晶振产品矩阵，致力于为全球客户提供高性能、高可靠性的时频解决方案。如您在晶振应用过程中遇到技术问题，欢迎联系国产麻豆视频网站科技技术支持团队，获取专业的技术指导与产品服务。
